四个函数表达式（下文中的行动也可称为决策）：

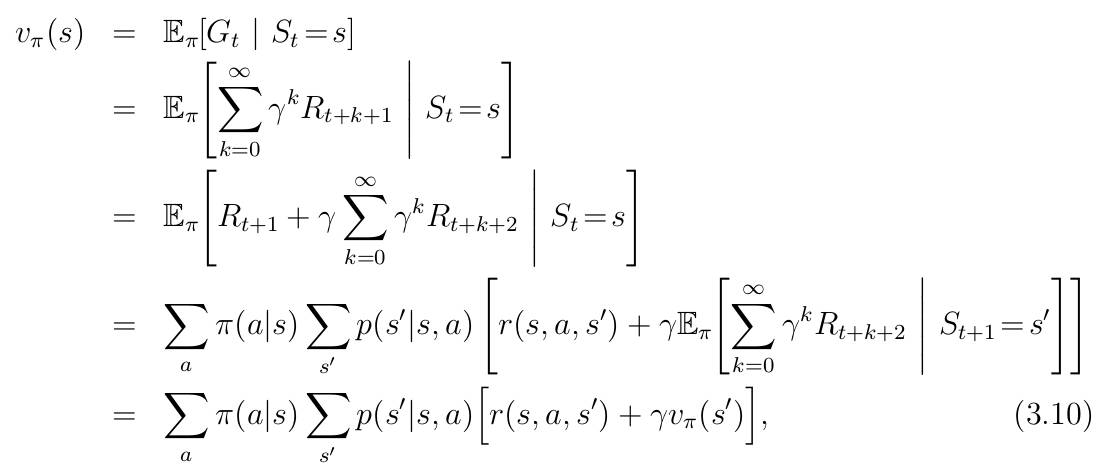

函数一、状态-价值函数：
函数二、行动-价值函数：（虽然这里没有对下式进行展开，但是如果展开的话，就是上式除掉第一个求和符号和及π(a|s)）
函数三、最优状态-价值函数：
函数四、最优行动-价值函数：
现在来对以上四个函数表达式做一点补充说明：
其中的p(s'|s,a)是状态转移概率；
其中的r是由状态s到达状态s'获得的回报值；
其中的π(a|s)是指处在状态s时作出a行动的概率；
值得注意的是，我们使用以上明确的函数式来处理强化学习任务的时候，一般是只能处理有限状态的马尔科夫决策过程。接下来我们看一个简单的有限状态的马尔科夫决策过程实例。
这是一个GridWorld问题，如上图所示是一个包含5*5个元胞的网格，在每一个元胞内，agent都有四种行动可以执行，它们分别是“上”、“下”、“左”、“右”。假设agent在每个格子处采取四种行动的概率是相同的，同时未来回报的折扣因子设为0.9，而agent的状态转移以及回报值分为以下四种情况：
如果agent在边缘处，那么如果它此时执行的动作使它溢出网格的话，我们限制它的位置仍然固定不变，但是同时它会得到-1的回报值；
如果agent处在A点，那么它的任意行动都将得到10的回报值，同时下一步的状态移至A'处；
如果agent处在B点，那么它的任意行动都将得到5的回报值，同时下一步的状态移至B'处；
其他情况则会得到0的回报值，状态转移遵从格子的位置变化；
根据以上提示，我们如何计算每个元胞的状态-价值函数（函数一）以及最优状态-价值函数（函数三）呢？
一、计算状态-价值函数
在正式开始写代码之前，我们需要理解状态-价值函数的含义。所谓状态-价值函数，在这里我们不妨理解为agent处在每个格子的时候未来得到的回报值。直观上来分析，我们可以很容易得出以下三条判断：
显然agent处在A和B处的时候状态-价值应该要大一些，为什么呢？因为当agent处在A或B时，下一步无论它采取什么行动，都会得到较大的10或5回报值。
那么，对于其他元胞的状态-价值呢？我们可以这样思考，既然A和B处的状态-价值较大，那么A或B附近处的元胞的状态-价值也肯定比远离A或B处元胞的状态-价值要大。
还有一点就是，既然边缘处很容易得到-1的回报值，那么显然边缘处的元胞要比内部的元胞的状态-价值要小。
除此之外，我们还应该明白，在计算状态-价值函数的时候，我们是不用区分具体行动的，换句话说我们只用按照题意中的均匀概率进行决策即可。那么，每个元胞的状态-价值函数当然是包含了处在该元胞处的所有行动，因此，我们需要在遵从均匀随机决策下对所有行动进行迭代，直到所有元胞的状态-价值收敛为止，这种做法叫做迭代策略评估。
另外一点需要注意的是，在贝尔曼方程中，有一个量P(s'|s,a)是状态转移概率，而在这里这个量的值是1，原因是按照题意，每一个元胞的每一个行动都转移到唯一的下个状态，而不是随机的。
明白了以上的要点，代码写起来就很轻松了，求解状态-价值函数直接按照贝尔曼方程，进行如下迭代即可：
二、计算最优状态-价值函数
所谓最优状态-价值函数其实很好理解，一方面在数学公式上很好理解，直接对a进行迭代并取最大值即可，而且相比状态-价值函数省去了概率π(a|s)的计算；而直观上我们也可以这么想，前面我们计算的状态-价值函数实际上并没有给出当agent处于每个元胞时候下一步怎么走获得价值最大，而只是给出了当agent处于每个元胞的平均价值，即包含了下一步所有可能的行动。
计算最优状态-价值函数就是要找出agent在每个元胞处它下一步该采取什么行动可以保证状态-价值最大。按照贝尔曼最优方程，我们只用对行动a进行迭代即可，并且找出最大的价值，重复迭代，直到收敛为止。
三、实验结果
首先，计算出的状态-价值函数值如下。这个结果与我们最初的直观判断也很一致。
我将以上结果使用灰度图可视化一下，得到以下图，颜色越深处表明状态-价值越大。
同样的，计算出的最优状态-价值函数值如下：
将其可视化如下：
并且，得到的每个元胞的最优行动如下（U、D、L、R分别代表上、下、左、右）：
四、代码实践
代码编写步骤如下：
1.定义好所有状态转移以及对应回报值（此处调用了printboard函数，详情请见源代码）：
#coding=utf-8
import numpy as np
import argparse
from utils import printboard
import matplotlib.pyplot as plt
plt.rcParams['axes.facecolor'] = 'white'# 命令行接收参数parser = argparse.ArgumentParser()
parser.add_argument('--grid_size', type=int, default=5,
help='set size of grid stateValue')
parser.add_argument('--discount', type=float, default=0.9,
help='set discount factor of future expected reward')
parser.add_argument('--posA', type=list, default=[0, 1],
help='set position of A')
parser.add_argument('--posB', type=list, default=[0, 3],
help='set position of B')
parser.add_argument('--primeA', type=list, default=[4, 1],
help='set prime position of A')
parser.add_argument('--primeB', type=list, default=[2, 3],
help='set prime position of B')
args = parser.parse_args()
grid_size = args.grid_size
posA = args.posA
primeA = args.primeA
posB = args.posB
primeB = args.primeB
discount = args.discount# 四种可能的决策# left, up, right, downactions = ['L', 'U', 'R', 'D']
actionProb = []# 定义好每个状态处的行动概率，即均匀随机决策
for i in range(0, grid_size):
actionProb.append([])
for j in range(0, grid_size):
actionProb[i].append(dict({'L':0.25, 'U':0.25, 'R':0.25, 'D':0.25}))
# 定义好每个状态处的状态转移，以及回报值
successorState = []
actionReward = []
for i in range(0, grid_size):
successorState.append([])
actionReward.append([])
for j in range(0, grid_size):
next = dict()
reward = dict()
# 其他元胞上下左右以及注意边缘处行动要保持不变
if i == 0:
next['U'] = [i, j]
reward['U'] = -1.0
else:
next['U'] = [i - 1, j]
reward['U'] = 0.0
if i == grid_size - 1:
next['D'] = [i, j]
reward['D'] = -1.0
else:
next['D'] = [i + 1, j]
reward['D'] = 0.0
if j == 0:
next['L'] = [i, j]
reward['L'] = -1.0
else:
next['L'] = [i, j - 1]
reward['L'] = 0.0
if j == grid_size - 1:
next['R'] = [i, j]
reward['R'] = -1.0
else:
next['R'] = [i, j + 1]
reward['R'] = 0.0
# 定义A、B处的状态转移以及回报值
# 同时，将上面边缘处的限制覆盖
if [i, j] == posA:
next['L'] = next['R'] = next['D'] = next['U'] = primeA
reward['L'] = reward['R'] = reward['D'] = reward['U'] = 10.0
if [i, j] == posB:
next['L'] = next['R'] = next['D'] = next['U'] = primeB
reward['L'] = reward['R'] = reward['D'] = reward['U'] = 5.0
successorState[i].append(next)
actionReward[i].append(reward)
2. 按照贝尔曼方程计算状态-价值函数并可视化：
stateValue = np.zeros((grid_size, grid_size))
while True:
newStateValue = np.zeros((grid_size, grid_size))
for i in range(0, grid_size):
for j in range(0, grid_size):
for action in actions:
newPosition = successorState[i][j][action]
newStateValue[i, j] += actionProb[i][j][action] * (actionReward[i][j][action] + discount * stateValue[newPosition[0], newPosition[1]])
if np.sum(np.abs(stateValue - newStateValue)) < 1e-4:
print('均匀随机策略:状态-价值')
print(newStateValue)
break
stateValue = newStateValue
plt.matshow(newStateValue, cmap=plt.cm.Greys)
plt.colorbar()
plt.title('state value')
plt.show()
3. 按照贝尔曼优化方程计算最优状态-价值函数并可视化：
stateValue = np.zeros((grid_size, grid_size))
while True:
newStateValue = np.zeros((grid_size, grid_size))
a = ''
for i in range(0, grid_size):
for j in range(0, grid_size):
values = []
for action in actions:
newPosition = successorState[i][j][action]
values.append(actionReward[i][j][action] + discount * stateValue[newPosition[0], newPosition[1]])
newStateValue[i][j] = np.max(values)
# 找出所有最优状态-价值的行动
indexes = np.argwhere(values == np.max(values))
indexes = indexes.flatten().tolist()
policyOfState = ''.join([actions[index] for index in indexes])
a += policyOfState+' '
if np.sum(np.abs(stateValue - newStateValue)) < 1e-4:
a = a.strip().split(' ')
policy = np.reshape(a,[grid_size, grid_size])
print('均匀随机策略:最优状态-价值')
print(newStateValue)
printboard(policy)
break
stateValue = newStateValue
plt.matshow(newStateValue, cmap=plt.cm.Greys)
plt.colorbar()
plt.title('optimal state value')
plt.show()
